變頻器缺相故障是變頻器運行當中常見的問題。它會導致電機無法正常運行、輸出功率下降、過熱甚至損壞設備。

缺相故障發生在三相電路當中，可能出現在輸入側，也可能出現在輸出側，表現為有一相或多相電壓缺失或異常，導致電流不平衡，影響變頻器或電機的正常工作。

如上圖的R、S、T為輸入側，U、V、W則為輸出側。

二、變頻器缺相的表現與判斷

1. 故障現象：

• 變頻器顯示“缺相”、“輸入電壓低”、“輸出不平衡”等報警信息或相應的故障代碼。
• 電機啟動困難或轉速不穩。
• 電機發熱嚴重。
• 輸出頻率/電流波動大。
• 變頻器頻繁跳閘（如過流、過載保護）。

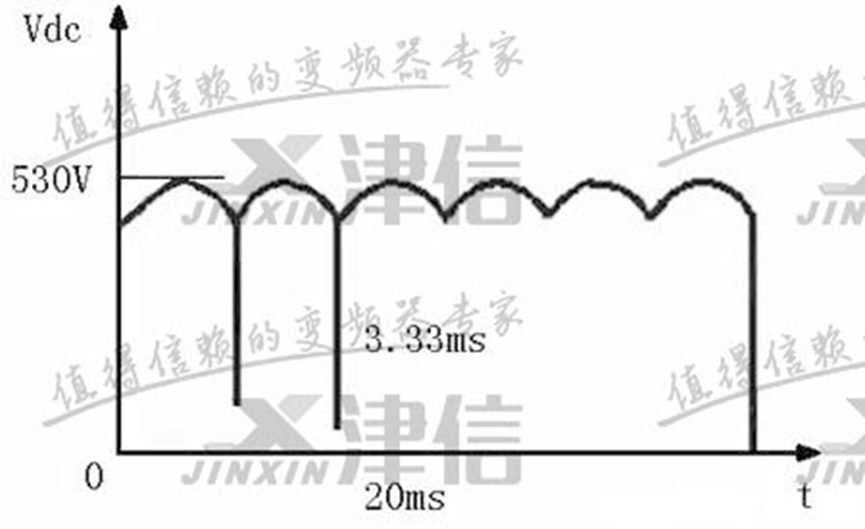

???當變頻器正常工作時，Udc上的電壓如下圖所示，一個工頻周期內將有6個波頭，此時直流電壓Udc將不會低于470V，對于一個7.5kW的變頻器而言，其C的值大小一般為900uf，當滿載運行時，可以計算出周期性的電壓降落大致為40V，紋波系數不會超過7.5％。而當輸入缺相發生時，一個工頻周期中可能只有2個電壓波頭，且整流電壓最低值為零。此時在上述條件下，可以估算出電壓降落大致為150V，紋波系數要達到30％左右。

由此可以看出，在變頻器輸入缺相后仍在運行時，電容C將被反復大范圍的充電，這種情況很可能導致電容器損壞，而且當負載較重時，還會進一步損壞整流橋，如在送電時就發生缺相，由于單相大電流運行極易造成變頻器燒毀。

2. 檢測方法：

（1）查看變頻器面板上報警信息

（2）使用萬用表測量電壓

• 輸入側測量：
  • 斷電后檢查 R、S、T 三相之間的電阻是否平衡。
  • 通電后測量三相輸入電壓是否一致（通常為 380V~415V，誤差不超過 ±5%）。
• 輸出側測量：
  • 測量 U、V、W 三相輸出電壓是否對稱。

（3）使用鉗形電流表測量電流

• 檢查三相電流是否平衡。
• 若某一相電流明顯偏小或?yàn)榱悖f(shuō)明該相缺相。

（4）觀察驅動板信號

• 使用示波器觀察 IGBT 驅動信號是否正常。
• 如果某一路無驅動信號輸出，可能是內部模塊或控制電路故障。

3、常見原因分析

故障位置	原因
輸入端	熔斷器熔斷、空開接觸不良、進線電纜斷裂或松動
內部電路	整流橋損壞、濾波電容老化、IGBT 模塊損壞
輸出端	電機繞組燒毀、輸出電纜斷裂、接線松動
控制部分	驅動板故障、CPU 誤報、參數設置錯誤
