在變頻器維修過程中，測量變頻器整流模塊和逆變模塊的好壞是最常規的檢測內容，一般使用萬用表就可以了。

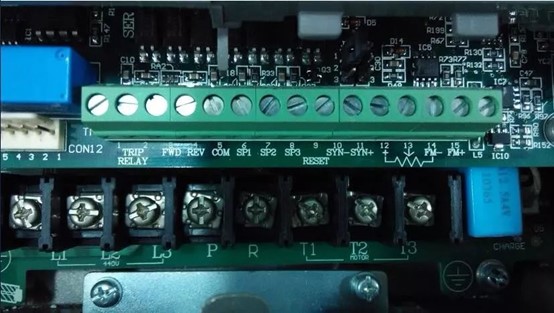

一、首先將變頻器斷電，拆除變頻器輸入電源線R、S、T和輸出線U、V、W
二、檢測整流模塊

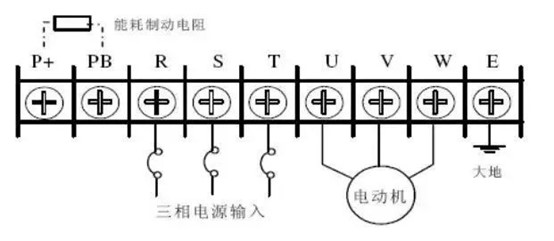

找到變頻器內部直流電源的P端和N端（注：變頻器P端是整流橋整流后出來的正極，N端即為整流后出來的負極，PB是接制動電阻的端子），將萬用表調到二極管檔。
- 紅表筆接到P端，黑表筆依次接到R、S、T端，R、S、T端都應該有大約幾十歐的阻值。
- 然后將黑表筆接到P端，紅表筆依次接到R、S、T端，R、S、T端應該都顯示接近于無窮大的阻值。
- 接下來，分別再將紅、黑表筆接到N端，黑、紅表筆依次接到R、S、T端，所得結果應和以上相同。
- 如果出現和以上不同的結果，可以斷定整流橋故障或啟動電阻出現故障。
三、檢測逆變模塊
檢測逆變模塊時，將紅表筆接到P端,黑表筆分別接U、V、W上，應該有幾十歐的阻值，且各相阻值基本相同，黑表筆接到P端，紅表筆分別接U、V、W上，應該顯示接近于無窮大的阻值。
再將將黑、紅表筆接到N端，紅、黑表筆分別接U、V、W上，重復以上步驟，應得到相同結果，否則可確定逆變模塊故障。
