丹佛斯VLT5000變頻器在出現故障時，會出現警告和報警，表明變頻器已由于故障被鎖定。在跳閘被鎖定后，必須斷開主電源并排除故障。在準備好重新開始工作之前，再重新連接好主電源，并使變頻器復位。

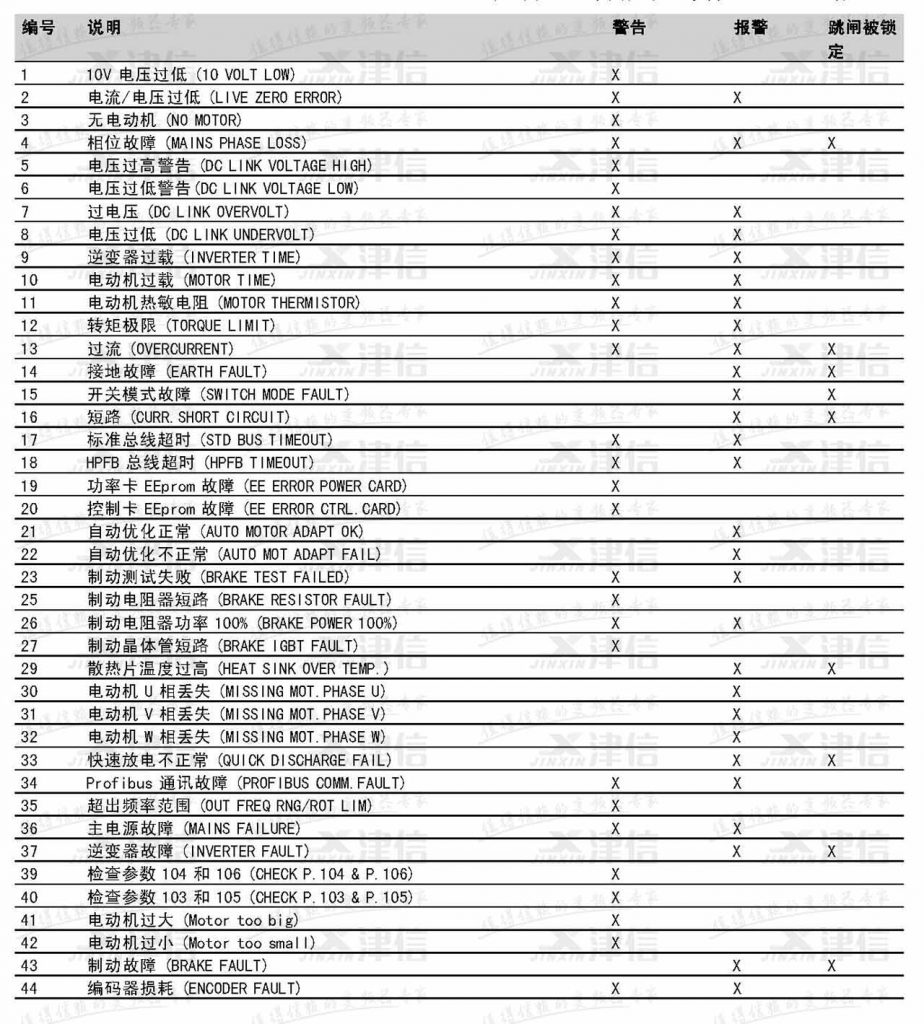

以下是丹佛斯VLT5000變頻器的故障代碼表：

上表中，如果在警告和報警下面都標有叉號，表示先給出警告，再給出報警。這種情況還表示可以設定特定故障是否會導致警告或報警。例如，在參數404 制動檢查中就可以進行這種設定。在跳閘后，報警和警告都將閃爍，但在故障排除后，只有報警還將繼續閃爍。復位后，變頻器就已準備好再次開始運行了。

WARNING 1（警告1） 低于10V (10 VOLT LOW)：
控制卡端子50 的10V 電壓低于10V。 從端子50 斷開一些負載，因為10V 電源已經過 載。最大電流為17 mA，最小電阻為590 Ω。

WARNING/ALARM 2（警告/報警2）電流/電壓過低(LIVE ZERO ERROR)：
端子60 的電流信號低于在參數315 端子60， 最小標定中所設置值的50%。

WARNING/ALARM 3（警告/報警3） 無電動機(NO MOTOR)：
電動機檢查功能（請參閱參數122）指示電動 機未連接到變頻器的輸出端。

WARNING/ALARM 4（警告/報警4） 相位故障(MAINS PHASE LOSS)：
電源的相位丟失或主電源電壓太不穩定。 如果變頻器上的輸入整流器出現故障，
也會顯示此信息。 檢查變頻器的供電電壓和電流。

WARNING 5（警告5） 電壓過高警告 (DC LINK VOLTAGE HIGH)：
中間電路電壓（直流）高于控制系統的過電壓 極限。變頻器仍保持啟用狀態。

WARNING 6（警告6） 電壓過低警告(DC LINK VOLTAGE LOW)：
中間電路電壓（直流）低于控制系統的欠壓極 限。變頻器仍保持啟用狀態。

WARNING/ALARM 7（警告/報警7） 過電壓(DC LINK OVERVOLT)：
如果中間電路電壓（直流）高于逆變器的過 電壓極限（請參閱下表），則變頻器將在參 數410 中設置的時間后跳閘。 此外，顯示器還將顯示該電壓。通過連接制動電阻器 （如果變頻器帶有整體式制動斬波器EB 或SB）或通 過延長在參數410 中選定的時間，可以消除故障。此 外，還可以在參數400 中啟用制動功能/過電壓控制。

WARNING/ALARM 8（警告/報警8） 欠壓(DC LINK UNDERVOLT)：
如果中間電路電壓（直流）低于逆變器的電 壓下限（請參閱上一頁中的表），則它將檢 查是否已連接24 V 電源。 如果未連接24 V 電源，則變頻器將在給定時間
后跳閘，時間長度由所使用的設備決定。 此外，顯示器還將顯示該電壓。檢查供電電壓是 否與變頻器相匹配，請參閱技術數據。

WARNING/ALARM 9（警告/報警9） 逆變器過載(INVERTER TIME):
逆變器的電子過熱保護裝置顯示變頻器將因過載（電 流過高，持續時間過長）而切斷電源。逆變器電子熱 保護裝置的計數器將在電流達到上限的98% 時給出警
告，并在達到上限的100% 時跳閘，并給出報警。只 有在當計數器低于上限的90% 后，變頻器才能復位。 故障原因是變頻器過載，電流超過上限 且持續時間過長。

WARNING/ALARM 10（警告/報警10） 電動機過熱(MOTOR TIME)：
電子熱保護裝置(ETR) 顯示電動機過熱。用參數 128 可選擇當計數器達到100% 時，變頻器給出警告還是給出報警。故障原因是電動機過載，電流超過 電動機預設額定電流的100%，且持續時間過長。檢查電動機參數102-106 設置是否正確。

WARNING/ALARM 11（警告/報警11） 電動機熱敏電阻(MOTOR THERMISTOR)：
熱敏電阻或熱敏電阻連接已經斷開。用參數128 可選擇變頻器是給出警告還是給出報警。檢查熱 敏電阻是否正確地連接在端子53 或54（模擬電 壓輸入）和端子50（+10V 電源）之間。

WARNING/ALARM 12（警告/報警12） 轉矩極限(TORQUE LIMIT)：
轉矩高于參數221（在電動機運行時）中的值或轉 矩高于參數222（在進行再生操作時）中的值。

WARNING/ALARM 13（警告/報警13） 過流(OVERCURRENT)：
超過了逆變器電流峰值上限（約為額定電流的 200%）。警告將持續約1-2 秒鐘，隨后變頻器就會跳 閘并給出報警。關閉變頻器，檢查電動機主軸是否可 旋轉，并檢查電動機功率是否與變頻器相匹配。 如果選擇了擴展機械制動控制，則可在外部復位跳閘。

ALARM: 14（報警：14） 接地故障(EARTH FAULT)：
輸出相通過電動機與變頻器之間的電纜或 電動機本身向大地放電。 關閉變頻器，排除接地故障。

ALARM: 15（報警：15） 開關模式故障(SWITCH MODE FAULT)：
開關模式電源（內部±15V 電源）故障。 請咨詢Danfoss 供應商。

ALARM: 16（報警：16） 短路(CURR.SHORT CIRCUIT)：
電動機端子或電動機本身發生短路。 斷開變頻器的電源，排除短路故障。

WARNING/ALARM 17（警告/報警17） 標準總線超時(STD BUS TIMEOUT)
變頻器失去通訊能力。 只有當參數514 設置為不同于OFF（關）的值時，才啟用該警告。 如果參數514 已設置為停止并跳閘，則變頻器將先給出一個警告，然后減速只至跳閘，同時給出報警。 可增大參數513 總線時間間隔。

WARNING/ALARM 18（警告/報警18） HPFB 總線超時(HPFB BUS TIMEOUT)
變頻器失去通訊能力。 只有當參數804 設置為不同于OFF（關）的值時，才啟用該警告。 如果參數804 已經設置為停止并跳閘，則變頻器將先 給出一個警告，然后減速只至跳閘，同時給出報警。可增大參數803 總線時間間隔。

WARNING 19（警告19） 功率卡EEprom 故障 (EE ERROR POWER CARD)
功率卡EEPROM 發生故障。變頻器仍可繼續工作，但在下次上電時可能會失靈。請咨詢Danfoss 供應商。

WARNING 20（警告20） 控制卡EEprom 故障 (EE ERROR CTRL CARD)
控制卡EEPROM 發生故障。變頻器仍可繼續工作，但 在下次上電時可能會失靈。請咨詢Danfoss 供應商。

ALARM 21（報警21 ） 自動優化正常 (AUTO MOTOR ADAPT OK)
自動電動機調諧正常，這時就可以開始運行變頻器了。

ALARM: 22（報警：22） 自動優化不正常 (AUTO MOT ADAPT FAIL)
在自動電動機調整過程中發現故障。顯示器中顯示的 文字表明故障信息。文字后面的數字為錯誤代碼， 這些代碼可在故障日志（參數615 中）中看到。
